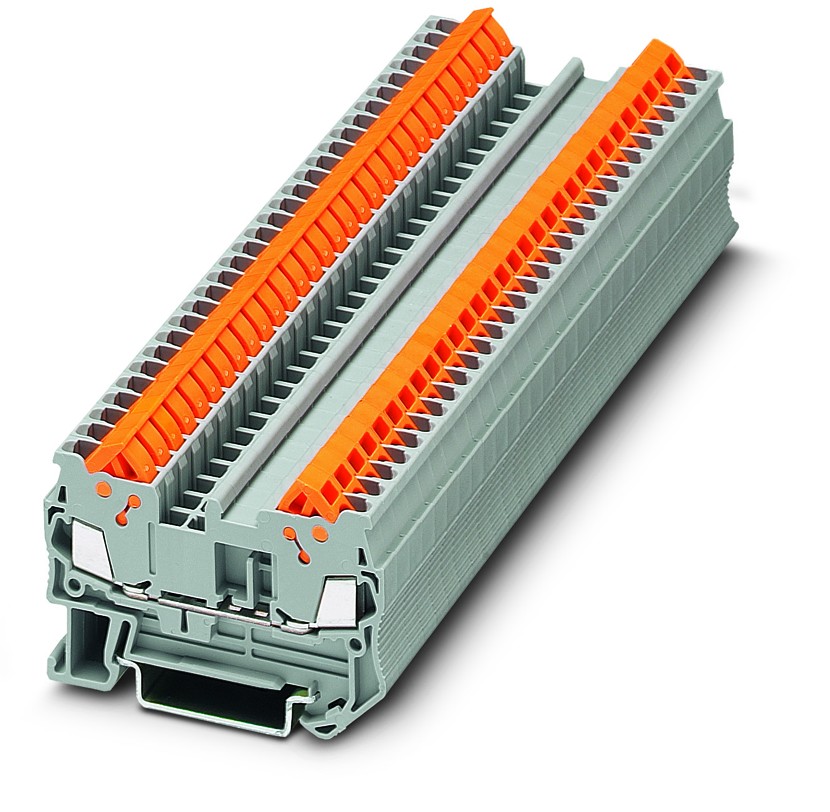

Проходные клеммы серии ISK (Schlegel Elektrokontakt)

Цена
Предоставляется по запросу
   Клеммные блоки ISK1,5  Клеммные блоки ISK1,5-1+2  Клеммные блоки ISK1,5-2+2  Клеммные блоки ISKK1,5
Тип  светло-серый – ISK1,5
синий – ISK1,5BL
светло-серый – ISK1,5-1+2
синий – ISK1,5BL-1+2
светло-серый – ISK1,5-2+2
синий – ISK1,5BL-2+2
светло-серый – ISKK1,5
синий – ISKK1,5BL
Номинальное поперечное сечение  1,5 мм2  1,5 мм2  1,5 мм2  1,5 мм2
Одножильный провод  0,25 – 1,5 мм2  0,25 – 1,5 мм2  0,25 – 1,5 мм2  0,25 – 1,5 мм2
Многожильный провод  0,25 – 1,5 мм2  0,25 – 1,5 мм2  0,25 – 1,5 мм2  0,25 – 1,5 мм2
Метод монтажа  П-образная направляющая N35, EN60715 TH35  П-образная направляющая N35, EN60715 TH35  П-образная направляющая N35, EN60715 TH35  П-образная направляющая N35, EN60715 TH35
Ширина клеммы  5,2 мм 5,2 мм  5,2 мм  5,2 мм
Тип соединения  быстрое соединение, монтаж с прорезанием изоляции  быстрое соединение, монтаж с прорезанием изоляции  быстрое соединение, монтаж с прорезанием изоляции  быстрое соединение, монтаж с прорезанием изоляции
Номинальное напряжение  800 В  800 В  800 В  500 В
Номинальный ток  17,5 А  17,5 А  17,5 А  17,5 А
Рабочая температура  -40 – +80°С  -40 – +80°С  -40 – +80°С  -40 – +80°С
Характеристики по IEC 60947-7-1
Класс воспламеняемости по UL94  V0  V0  V0  V0
Степень загрязнения
Класс перенапряжения  III  III  III  III
Группа материала
Номинальное импульсное напряжение  8 кВ  8 кВ  8 кВ 6 кВ
Характеристики по UL1059
Диапазон калибров соединяемых проводов (для одножильного провода)  24-16 AWG  24-16 AWG  24-16 AWG  24-16 AWG
Номинальное напряжение  600 В  600 В  600 В  600 В
Номинальный ток  10 А  10 А  10 А  10 А

Идентифицирующие этикетки  HPK5…/HPKF5…  HPK5…/HPKF5…  HPK5…/HPKF5…  HPK5…/HPKF5…
Концевые секции  IWSK1,5  IWSK1,5-1+2  IWSK1,5-2+2  IWSKK1,5
Перемычки  SB2,5-10, SB2,5-2  SB2,5-10, SB2,5-2  SB2,5-10, SB2,5-2  SB2,5-10, SB2,5-2
Примечание    Полный ток всех подключенных проводов не должен превышать максимальный ток нагрузки  Полный ток всех подключенных проводов не должен превышать максимальный ток нагрузки
